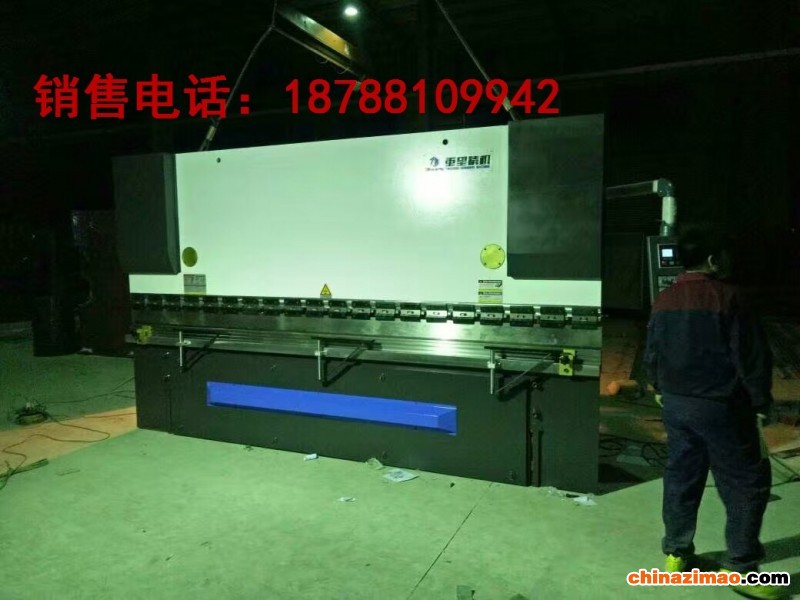

点击图片查看原图
销售热线：1 8 7 8 8 1 0 9 9 4 2
机床主要参数：
|
序号 |
名 称 |
数 值 |
单 位 |
备 注 |
||
|
1 |
公称力 |
2000 |
KN |
|
||
|
2 |
工作台长度 |
4000 |
mm |
|
||
|
3 |
被折板强度 |
450 |
N/mm2 |
|
||
|
4 |
立柱间距离 |
2940 |
mm |
|
||
|
5 |
喉口深度 |
400 |
mm |
|
||
|
6 |
滑块行程 |
200 |
mm |
|
||
|
7 |
最大开启高度 |
450 |
mm |
|
||
|
8 |
主电机功率 |
15 |
KW |
Y132M-6 |
||
|
9 |
滑块行程 |
快下 |
60 |
mm/s |
|
|
|
慢下 |
6 |
mm/s |
|
|||
|
回程 |
40 |
mm/s |
|
|||
|
10
|
外形尺寸 |
长 |
4060 |
mm |
|
|
|
宽 |
1650 |
mm |
|
|||
|
高 |
2720 |
mm |
|
|||
|
墙板立柱厚度：δ60mm |
滑块：δ70mm |
|||||
|
工作台立板：δ70mm |
台面板：δ80mm |
|||||
|
|
|
|
|
|
|
|
三、机架部份
机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。
四、滑块部分
滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动。
机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。当滑块(上模)左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆(正转或逆转)再将滑块压置下死点，测量再调整(重复以上操作)直至滑块(上模)左右等高，最后再将联轴套上定位装入。
