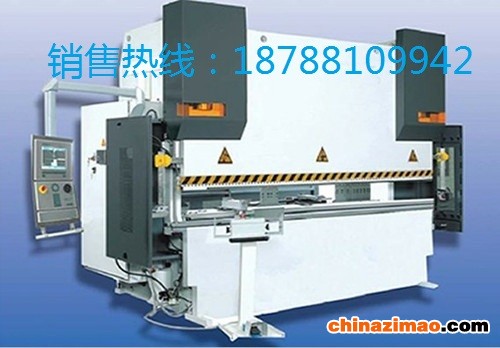

WD67K-160T/3200电液伺服数控折弯机
一、 主要配置
|
名称 |
数量 |
备注 |
|
数控系统 |
1套 |
荷兰Delem-DA41 |
|
光栅尺 |
2套 |
德国海德汉茵 |
|
伺服系统 |
1套 |
日本安川/EDB |
|
主要电气元件 |
1套 |
法国施耐德和日本欧姆龙 |
|
液压系统（总成） |
1套 |
德国博世 |
|
密封件 |
1套 |
日本华尔卡 |
|
配标准上下模 |
1套 |
|
|
配挂臂式数控后挡料 |
1套 |
银泰(高精度滚珠丝杆和直线导轨 |
二、机器的主要技术参数
|
序 号 |
名 称 |
单 位 |
数 值 |
|
|
1 |
公称压力 |
kN |
1600 |
|
|
2 |
折弯长度 |
mm |
3200 |
|
|
3 |
立柱间距离 |
mm |
2540 |
|
|
4 |
滑块行程 |
mm |
200 |
|
|
5 |
最大开启高度 |
mm |
460 |
|
|
6 |
喉口深度 |
mm |
320 |
|
|
7 |
滑块运动速度 |
快下 |
mm/s |
100 |
|
8 |
工作 |
mm/s |
10 |
|
|
9 |
回程 |
mm/s |
100 |
|
|
10 |
主电机功率 |
kW |
11 |
|
|
11 |
外形尺寸(L×W×H) |
mm |
3260×1700×2700 |
|
|
12 |
机器重量 |
kg |
10500 |
|
|
13 |
机床精度
|
滑块重复精度 |
mm |
≤±0.02 |
|
14 |
滑块定位精度 |
mm |
≤±0.05 |
|
|
15 |
后挡料定位精度 |
mm |
≤±0.10 |
|
三、 机器结构特点
机架采用全钢分体拼装结构，通过正火及高频振动消除内应力，保证机床的整体精度，有极佳的刚度，有极好的抗扭曲、抗倾斜能力。加厚的工作台板、加厚的滑块，使整体具有很高的刚性，因此折弯时滑块、工作台变形小，工件具有极好的直线度和角度一致性。
